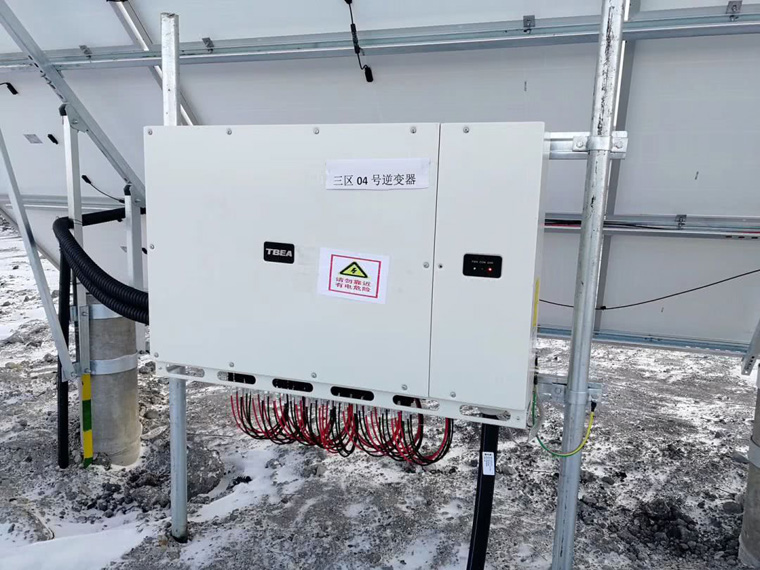

光伏逆變器接地線是接線前的準備工作，在進行光伏逆變器電氣連接之前，需確保逆變器的直流開關處于“OFF”狀態，并且斷開交流側空開。否則逆變器的高電壓可能會造成造作人員的生命危險。



然后是每臺逆變器要獨立安裝-一個交流斷路器。禁止多臺逆變器共用。禁止在逆變器和斷路器之間接入負載。禁止逆變器輸出端使用單芯線。



1、戶用光伏逆變電源系統接地的方法之防雷接地



交流側防雷保護一般由熔斷器或斷路器和防雷浪涌保護器構成，主要對感應雷電或直接雷或其他瞬時過壓的電涌進行保護，SPD的下端接到配電箱的接地排上。



2、戶用光伏逆變電源系統接地的方法之箱體接地



根據《建筑電氣工程施工質量驗收規范》6.1.1柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地(PE)或接零(PEN)可靠;裝有電器的可開啟門，門和框架的接地端子間應用黃綠色銅線連接。配電箱的柜門與柜體要做跨接線，保證可靠接地。
